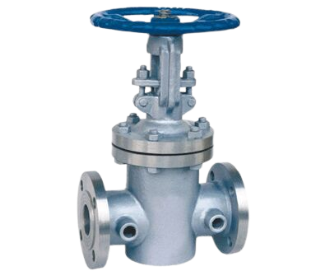

JLL-BZ41保温闸阀
JLL-BZ41保温闸阀
产品概述 Product Description
BZ41保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
应用规范 Scope Of Application
设计制造按GB12234-89
结构长度按GB12221-89
法兰尺寸按JB/T79-94
阀门检查和试验按GB13927

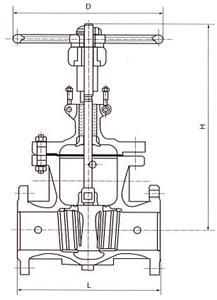

结构示意图 Structure Diagram
主要零件尺寸 Main component dimensions
|
零件名称 |
ZG1Cr18Ni19Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO2Ti系列 |
ZG00Cr17Ni14MO2系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr189Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
闸板 |
ZG1Cr189Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
1Cr13 |
|
阀杆 |
1Cr189Ti |
00Cr18Ni10 |
1Cr18Ni12MO2Ti |
00Cr17Ni14MO2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304+-PTFE |
304L+PTFE |
316+PTFE |
316+PTFE |
石墨+304 |
|
压盖 |
ZG1Cr189Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
填料压环 |
1Cr189Ti |
00Cr18Ni10 |
1Cr18Ni12MO2Ti |
00Cr17Ni14MO2 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr189Ti |
1Cr189Ti |
1Cr189Ti |
1Cr189Ti |
45 |
1.6MPa主要连接尺寸
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
mm |
310 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
|
D |
mm |
200 |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
2.5MPa主要连接尺寸
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
|
D |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 |
6.4MPa主要连接尺寸
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H |
mm |
358 |
373 |
435 |
500 |
514 |
674 |
818 |
969 |
1145 |
1145 |
|
D |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
