三通视镜
新建项目-14
上海加利利阀门
JLL-三通视镜
产品概述 Product Description
三通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

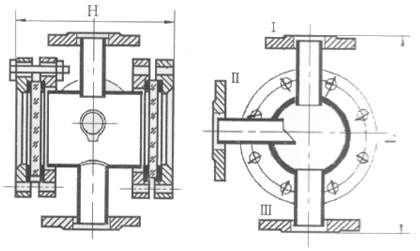

结构示意图 Structure Diagram
主要零件材料 Material for main parts
|
壳体材质 |
碳钢WCB、不锈钢304、321、316、316L |
|
|
视窗材质 |
钢化硼硅玻璃 |
石英玻璃 |
|
工作温度（℃） |
0～250 |
0～800 |
|
公称压力（MPa） |
＜0.6 |
0.6～2.5 |
|
密封件材质 |
丁腈橡胶、聚四氟乙烯 |
|
|
连接形式 |
螺纹连接、法兰连接 |
|
|
允许急变温度（℃） |
＜60 |
|
主要外形尺寸 Main overall dimensions
|
DN |
2.5公斤 |
|||||
|
外形尺寸 |
玻璃板 |
|||||
|
Ⅰ |
Ⅱ |
Ⅲ |
H |
L |
直径 |
厚度 |
|
25 |
40 |
40 |
260 |
234 |
95 |
15 |
|
25 |
50 |
50 |
320 |
278 |
140 |
20 |
|
25 |
65 |
65 |
320 |
278 |
160 |
20 |
|
40 |
80 |
80 |
360 |
308 |
180 |
20 |
|
40 |
100 |
100 |
360 |
308 |
180 |
20 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
