带颈视镜
新建项目-6
上海加利利阀门
JLL-带颈视镜
产品概述 Product Description
带颈视镜是工业设备装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的容器中，视镜能随时观察容器中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

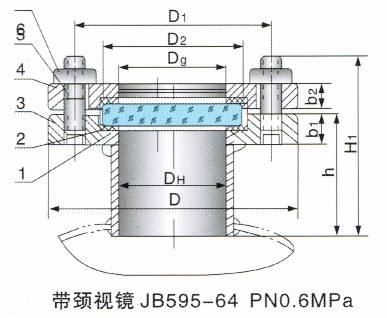

结构示意图 Structure Diagram
主要零件材料 Material for main parts
|
壳体材质 |
碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟 |
|
|
视窗材料 |
钢化硼硅玻璃 |
石英玻璃 |
|
工作温度（℃） |
0～250 |
0～800 |
|
公称压力（MPa） |
＜0.6 |
0.6～2.5 |
|
密封件材质 |
丁腈橡胶、聚四氟乙烯 |
|
|
连接形式 |
螺纹连接、法兰连接 |
|
|
允许急变温度（℃） |
＜60 |
|
主要外形尺寸 Main overall dimensions
|
公称直径 DN |
公称压力 Mpa |
D |
D1 |
dH |
h |
≈H |
重量 kg |
标准号 |
|
50 |
0.6 |
115 |
90 |
57 |
45 |
73 |
1.69 |
JB595-64 |
|
80 |
145 |
120 |
89 |
50 |
82 |
3.25 |
||
|
125 |
205 |
175 |
133 |
50 |
88 |
6.65 |
||
|
150 |
230 |
200 |
159 |
60 |
100 |
8.61 |
||
|
50 |
1.0 |
130 |
100 |
57 |
70 |
113 |
4.2 |
HGJ502-86 |
|
1.6 |
116 |
4.5 |
||||||
|
2.5 |
120 |
5.0 |
||||||
|
80 |
1.0 |
160 |
130 |
89 |
6.4 |
|||
|
1.6 |
127 |
7.0 |
||||||
|
2.5 |
7.4 |
|||||||
|
100 |
1.0 |
200 |
165 |
108 |
80 |
128 |
10.9 |
|
|
1.6 |
143 |
11.6 |
||||||
|
125 |
1.0 |
225 |
190 |
133 |
13.6 |
|||
|
150 |
1.0 |
250 |
215 |
159 |
150 |
17.4 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
