衬氟视镜
上海加利利阀门
JLL-衬氟视镜
产品概述 Product Description
衬氟视镜又名衬里视镜,用以观测管路或设备中单元流体的流量、色泽、气泡、结晶情况，直接监控化工工艺流程，有利于指导操作。视镜体采用碳钢精铸，内衬氟塑料（F46）， 镜片选用钢化玻璃，具有耐腐蚀性能和机械强度，且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、农药、染化、制酸制碱等行业，是目前防腐设备领域中表现优异的解决方案之一。

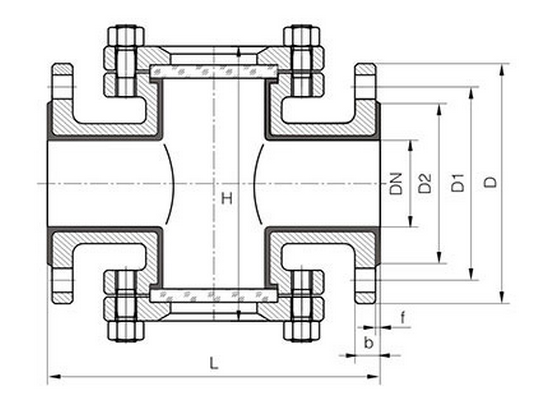

结构示意图 Structure Diagram
型号意义 Model Meaning
例：SJ41F-10C-100
SJ—视镜类型代号
4—连接型式为法兰
1—结构型式为直通式
F—衬里材料为氟塑料
10—公称压力为1.0MPa
C—视镜体材料为碳钢
100—公称通径为100mm
连接尺寸 Connection Size
|
公称通径 |
PN16（1.6MPa） |
参考值 |
||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
b |
f |
Z-Фd |
H |
W（Kg） |
|
15 |
1/2 |
160 |
95 |
65 |
45 |
14 |
2 |
4-Ф14 |
103 |
2.8 |
|
20 |
3/4 |
160 |
105 |
75 |
58 |
14 |
2 |
4-Ф14 |
112 |
3.5 |
|
25 |
1 |
160 |
115 |
85 |
68 |
14 |
2 |
4-Ф14 |
122 |
4.5 |
|
32 |
1 1/4 |
180 |
135 |
100 |
78 |
16 |
3 |
4-Ф18 |
130 |
6 |
|
40 |
1 1/2 |
210 |
145 |
110 |
88 |
16 |
3 |
4-Ф18 |
140 |
7.5 |
|
50 |
2 |
230 |
160 |
125 |
102 |
16 |
3 |
4-Ф18 |
140 |
9.5 |
|
65 |
2 1/2 |
240 |
180 |
145 |
122 |
18 |
3 |
4-Ф18 |
170 |
15 |
|
80 |
3 |
280 |
195 |
160 |
138 |
20 |
3 |
8-Ф18 |
190 |
20 |
|
100 |
4 |
350 |
215 |
180 |
158 |
20 |
3 |
8-Ф18 |
210 |
29 |
|
125 |
5 |
390 |
245 |
210 |
188 |
22 |
3 |
8-Ф18 |
250 |
45 |
|
150 |
6 |
400 |
280 |
240 |
212 |
24 |
3 |
8-Ф23 |
265 |
85 |
|
200 |
8 |
410 |
335 |
295 |
268 |
26 |
3 |
12-Ф23 |
300 |
100 |
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
