Y14H-16P小波纹管式减压阀
上海加利利阀门
JLL-Y14H-16P小波纹管式减压阀
产品概述 Product Description
Y14H-16P小波纹管式减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。Y44H/Y型直接作用式波纹管减压阀调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。
产品特点 Product Features
- 产品结构紧凑，便于安装和搬运。
- 配备波纹管式压力检测装置，适用于多种工况使用。
- 设有旋转式调压手轮，便于现场调节。
- 内置过滤组件，有助于减少灰尘杂质对性能的影响。
- 使用内螺纹连接方式，便于安装。
- 阀体和阀座采用不锈钢材质，具备良好的使用稳定性。
适用范围 Scope Of Application
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

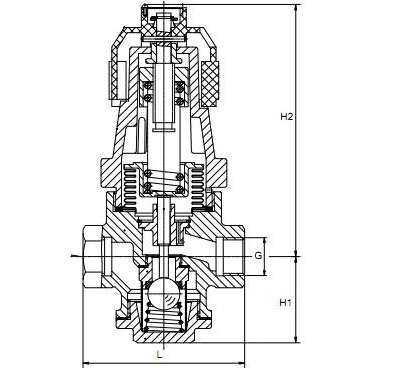

结构示意图 Structure Diagram
主要技术参数和性能指标 Main technical parameters and performance indicators
| 公称压力（MPa） | 1.6 | |
|
壳体试验压力（MPa）* |
2.4 |
|
|
密封试验压力（MPa） |
1.6 |
|
|
最高进口压力（MPa） |
1.6 |
|
|
出口压力范围（MPa） |
0.05-1.0 |
|
|
压力特性偏差（MPa）△P2P |
GB12244-1989 |
|
|
流量特性偏差（MPa）△P2P |
GB12244-1989 |
|
|
最小压差（MPa） |
0.15 |
|
|
渗漏量 |
GB12244-1989 |
|
|
适用介质 |
蒸汽、空气、液体 |
|
|
工作温度 |
≤220℃ |
|
*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
主要零件材料 Material for main parts
| 零件名称 | 零件材料 | |
|
阀体底盖 |
1Cr18Ni9Ti |
|
|
阀盖 |
铸造铝合金 |
|
|
阀杆 |
2Cr13 |
|
|
阀座 |
2Cr13 |
|
|
钢球 |
2Cr13 |
|
|
波纹管 |
1Cr18Ni9Ti |
|
|
手轮 |
耐热塑料 |
|
|
主阀弹簧 |
50CrVA |
|
|
调节弹簧 |
60Si2Mn |
|
外形尺寸单位mm Dimensions in millimeters
| 公称通径 | L | H | H1 | G | ||||
|
DN15 |
85 |
140 |
52 |
1/2″ |
||||
|
DN20 |
95 |
143 |
55 |
3/4″ |
||||
|
DN25 |
105 |
146 |
58 |
1″ |
||||
加利利温馨提醒：以上所有资料仅供参考，具体参数请电话：021-56350477
